Инструкция по монтажу теплого пола

Инструкция по монтажу теплого пола CALEO

Конструкция теплого пола CALEO

Под ламинат, паркетную доску
ковролин, линолеум

МОНТАЖ

1.Подготовьте все необходимые материалы
Для установки теплого пола CALEO Вам понадобятся:
1.1. Комплект теплого пола CALEO:
Комплектация 1 или
Комплектация 2
1.2.  Монтажный материал для пленки и напольного покрытия
1) материал с теплоотражающим эффектом (инфрофлекс).
Обязательным условием использованием термопленки является применение
материала с теплоотражающим эффектом, снижающего потери тепла.
В случае укладки под мягкие напольные покрытия: линолеум, ковролин и аналоги  мы рекомендуем использовать фольгированный материал с мягкой прослойкой, например, Инфрафлекс, ЭнергофлексСупер ТП, Пенотерм НПП ЛП толщиной 3-5 мм.

Инфрафлекс – теплоотражающий материал на основе полиэтилена и полиэстра, покрытый с одной стороны металлизированным лавсаном, на который нанесен печатный рисунок. Материал тонкий, гибкий, легкий, экологически чистый, является продуктом, который останавливает тепло на всех трёх путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае — излучение.

2.Определите площадь и конфигурацию поверхности, на которую Вы будете укладывать теплый пол.
Термопленку рекомендуется укладывать только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф-купе и т.д.). Не обязательно покрывать пленкой все 100% поверхности пола Вашего помещения, достаточно 75 - 80% от общей площади.

3. Уложите теплоотражающий материал
Теплоотражающий материал укладывается на подготовленную поверхность пола, которую требуется закрыть термопленкой. Затем листы материала скрепляется фольгированным скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

4. Разложите листы термопленки на теплоотражающий материал. (рисунок)
4.1.* Если Вы приобрели комплект теплого пола комплектации №2, то перед тем, как разложить термопленку по площади, разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Установите на полосу контактные зажимы. Контактный зажим устанавливается на медную полосу (одна сторона зажима должна находится внутри термопленки, вторая сторона – снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Изолируйте линии отреза медной полосы, находящееся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета.

4.2. Если Вы приобрели комплект с уже установленными наконечниками (комплектация №1), разложите отрезки термопленки по площади Вашего помещения. Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить малярным скотчем к теплоотражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор.
Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники. Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью вилки.

6. Уложите монтажные провода и определите места для снятия изоляции

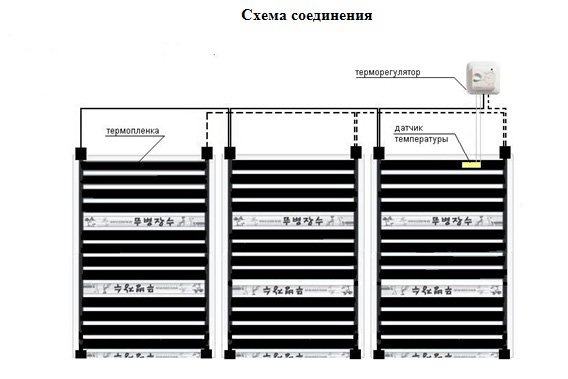

Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения (см.приложение 3, 4). В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом.
Если Вы хотите сделать соединительный  кабель скрытым, Вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

Схему соединения необходимо перерисовать, а терморегулятор изобразить просто квадратом.)

7. Соедините термопленку с проводом
Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и зажмите его с помощью пассатижей или молотка.

8. Изолируйте места подключения
В комплект каждой полосы термопленки входит 4 отрезка изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору
Схема подключения проводов указана на каждом терморегуляторе.

10. Установите и подключите датчик пола к терморегулятору
Датчик пола  устанавливается под термопленку ближе к терморегулятору на черной полосе термопленки, расположенной ближе к плинтусу, и крепится на полосу с помощью скотча. Под датчик в теплоотражающем материале делается канавка (улубление).

11. Подключите терморегулятор к электрической сети
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы, мощностью 2 КВт и более мы рекомендуем производить подключение через отдельный автомат.

12. Протестируйте систему обогрева
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки.  Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13.Уложите напольное покрытие (ламинат, линолеум, ковролин)
13.1. Напольные покрытия, не требующие дополнительной стяжки, укладываются прямо на термопленку.
13.2. При укладке плитки на цементно-клеевой раствор, для того чтобы произошла сцепка между первичной стяжкой и раствором под плиткой рекомендуется применить монтажную сетку из стекловолокна с ячейками от 5 до 20 мм. Сетка укладывается поверх термопленки, точечно крепится к первичной стяжке и придает целостность цементно-клеевой поверхности под плиткой.
14. Включите  теплый пол Caleoтм
